iptime 공유기 포트 미리링 (패킷 캡쳐)

포트 미러링

공유기의 포트 미러링을 설정하면 지정된 포트로 다른 포트에서 발생된 패킷이 전송이 됩니다.
제품에 따라 동작 방식이 다르기 때문에 구매 및 설정 전 제품의 동작 방식을 확인 후 이용하시기 바랍니다.

1. 지정된 포트(4번포트)로 모든 인터넷 패킷을 전송하는 방식



지정된 포트(4번포트)로 모든 인터넷 패킷을 전송하는 방식을 지원하는 제품들은 포트미러링 설정시 인터넷으로(WAN)
통신하는 모든 패킷을 LAN 4번 포트로 전송합니다.

1) 공유기와 연결된 PC를 켜고 인터넷 탐색기를 실행한 후 주소란에 192.168.0.1을 입력합니다.

2) 공유기 웹 설정 화면(http://192.168.0.1)에 접속되면, [관리도구] 버튼을 클릭하시고,

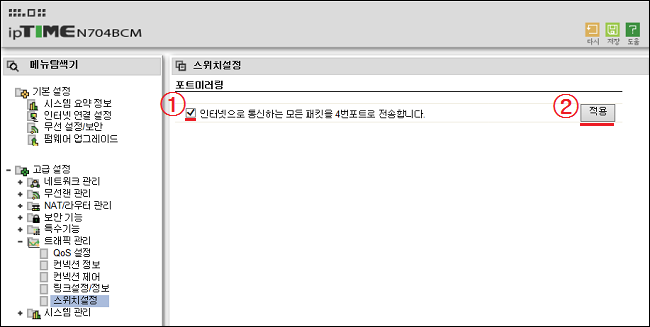

[고급설정]-[트래픽 관리]-[스위치설정]으로 이동합니다. 이후 아래와 같이 체크 박스를 선택하고,
[적용] 버튼을 클릭합니다.



2. 특정 LAN포트와 미러링 포트를 한개씩 지정하여 모든 패킷을 전송하는 방식

특정 LAN포트와 미러링 포트를 한개씩 지정하여 모든 패킷을 전송하는 방식이 지원되는 제품들은 포트미러링 설정시
지정된 포트에서 통신을 하는 모든 패킷을 원하는 포트로 전송을 합니다. 다만 데이터 패킷을 전송 받는 포트는 통신용
포트로는 사용할 수 없음으로 해당 부분을 유의하시기 바랍니다.

1) 공유기와 연결된 PC를 켜고 인터넷 탐색기를 실행한 후 주소란에 192.168.0.1을 입력합니다.

2) 공유기 웹 설정 화면(http://192.168.0.1)에 접속되면, [관리도구] 버튼을 클릭하시고,
[고급설정]-[트래픽 관리]-[스위치설정]으로 이동합니다.

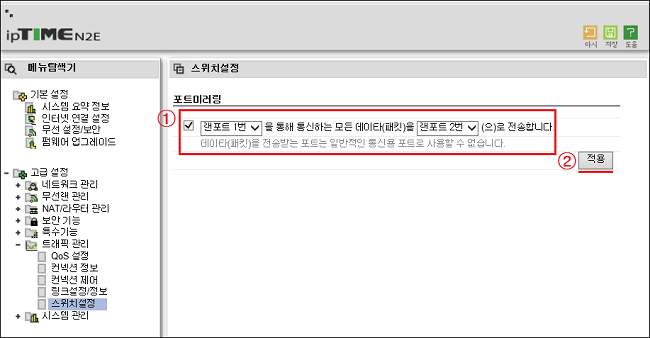

그림과 같이 체크 박스를 클릭하신 뒤 미러링포트와 대상이 될 포트를 선택 후 [적용]을 클릭합니다.



3. 다수의 포트를 지정하여 특정 미러링 포트로 모든 패킷을 전송하는 방식

T16000과 T240000 제품은 포트미러링 설정시 지정된 포트들에서 통신을 하는 모든 패킷을 원하는 포트로 지정하여
전송을 합니다.

1) 공유기와 연결된 PC를 켜고 인터넷 탐색기를 실행한 후 주소란에 192.168.0.1을 입력합니다.

2) 공유기 웹 설정 화면(http://192.168.0.1)에 접속되면, [관리도구] 버튼을 클릭하시고,
[고급설정]-[스위치 관리]-[포트미러링 설정]으로 이동합니다.

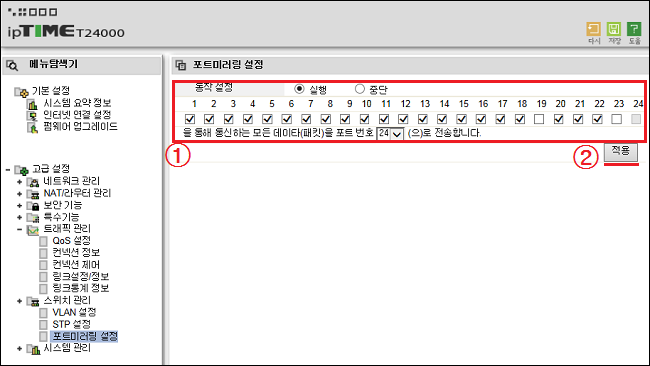

그림과 같이 동작 설정을 [실행]으로 체크하고 미러링포트와 대상이 될 포트들의 체크 박스들을 선택하신 뒤
[적용]을 클릭합니다.

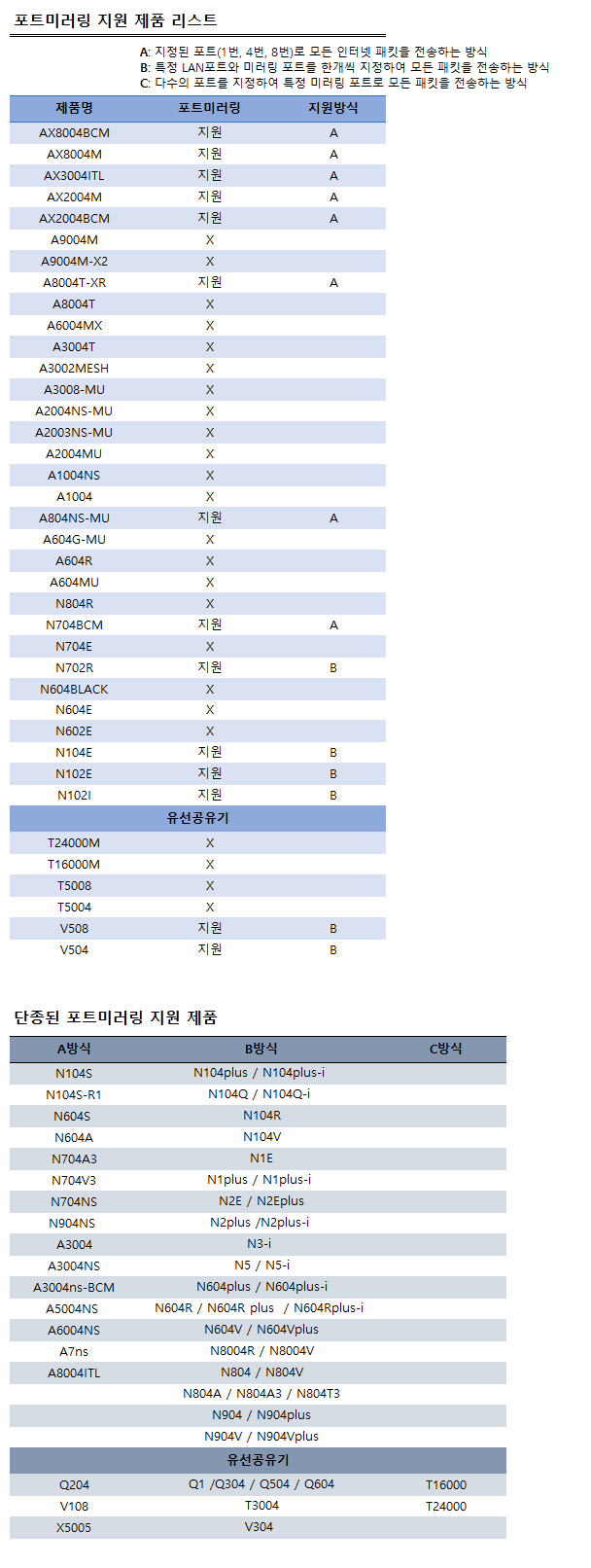

4. 포트미러링 지원 제품

해당 글은  iptime 홈페이지 게시판에 게시된 글입니다.
