디지털 아날나이져 [ DS Logic ]

https://s.click.aliexpress.com/e/_AncHEG

US $62.4 20% OFF|새로운 DSLogic DSlogic Plus 로직 애널라이저 16 채널 400M 샘플링 USB 기반 디버깅 로직 애

DSLogic 플러스 휴대용 크기 (79x74x9mm) 가 있는 USB 근거한 논리 해석기, 그러나 강력한 성과 (400MHz 표본 비율까지) 입니다. 사용하기 쉽고 크로스 플랫폼 소프트웨어로 dsview는 좋아하는 컴퓨터를 사용하여 회로를 디버그하고 분석하고 디지털 웨이브를 관찰하고 언제 어디서나 다양한 프로토콜을 디코더 할 수 있습니다.

○ 주요 특징

• 16 디지털 채널
• 400MHz 표본 비율까지
• 최대 256Mbits 하드웨어 메모리
• 최대 16G 샘플 깊이 (스트림 모드)
• 조정가능한 문턱 (0.1V 단계)

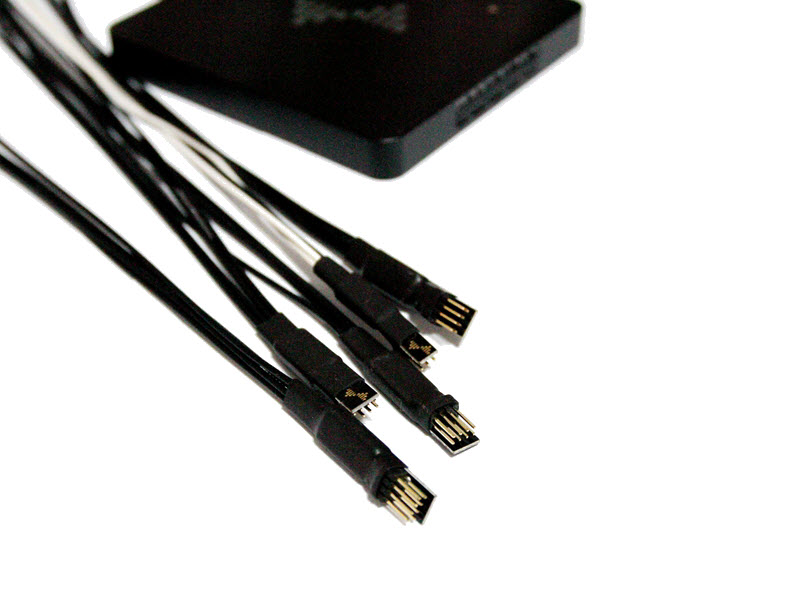

• 차폐 플라이 와이어
• Unibody 알루미늄 케이스
• 3 년 보증

○ 연결

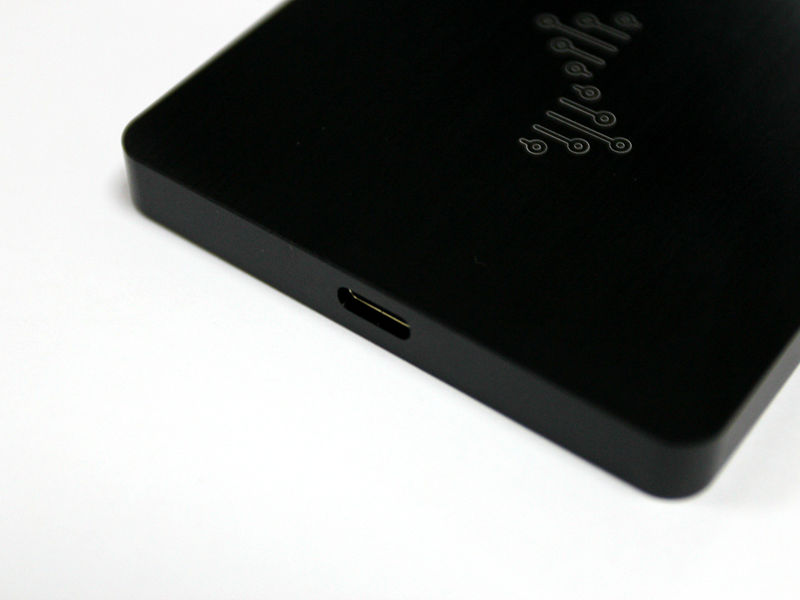

• USB 유형 C 인터페이스 (USB 2.0 장치 포트)
• 27mm dupont 암 커넥터 (호스트 장치)
• 54mm dupont 암 커넥터 (플라이 와이어)

○ 전원

• 전원 전압: 5VDC± 5%
• 전력 소비: 2 W 최대

○ 입력 출력 포트

	방향	설명	보호 전압 범위
USB 2.0 포트	InOut	연결 호스트 컴퓨터	4.75v ~ 5.25v
CH0 ~ CH15	입력	시험 신호의 밑에 연결하십시오	-30v ~ 30v (플라이 와이어와 함께)
CK	입력	상태 샘플 모드에서 클럭 입력	0v ~ 3.3v
TI	입력	외부 트리거 신호 입력	0v ~ 3.3v
TO	출력	외부 트리거 신호 출력	-

○ 최대 샘플 속도

버퍼 모드: 400MHz 때 사용 4 채널, 200 백만헤르쯔 8 채널, 100 백만헤르쯔 16 채널
스트림 모드: 3 채널을 사용할 때 100MHz, 6 채널을 사용할 때 50MHz, 12 채널을 사용할 때 25MHz, 16 채널을 사용할 때 20MHz

○ 최대 샘플 깊이

버퍼 모드 (RLE 압축 없음): 256M
버퍼 모드 (RLE 압축): 16G
스트림 모드: 16G

○ 오류/정확도

최소한도 취득 맥박: 5ns
취득 정확도: ± 표본 간격 (예를 들면: ± 10ns @ 100M 표본 비율, ± 1us @ 1M 표본 비율)

○ 노이즈 내성

각 채널은 독립적 인 차폐 배경을 제공합니다.

○ 시스템 요구

• 윈도 XP, 비스타, Win7, Win8 & Win10
• Mac OS X 10.8 이상
• 리눅스: 최근 우분투, 페도라, 아치 등
• USB 2.0 호스트 포트

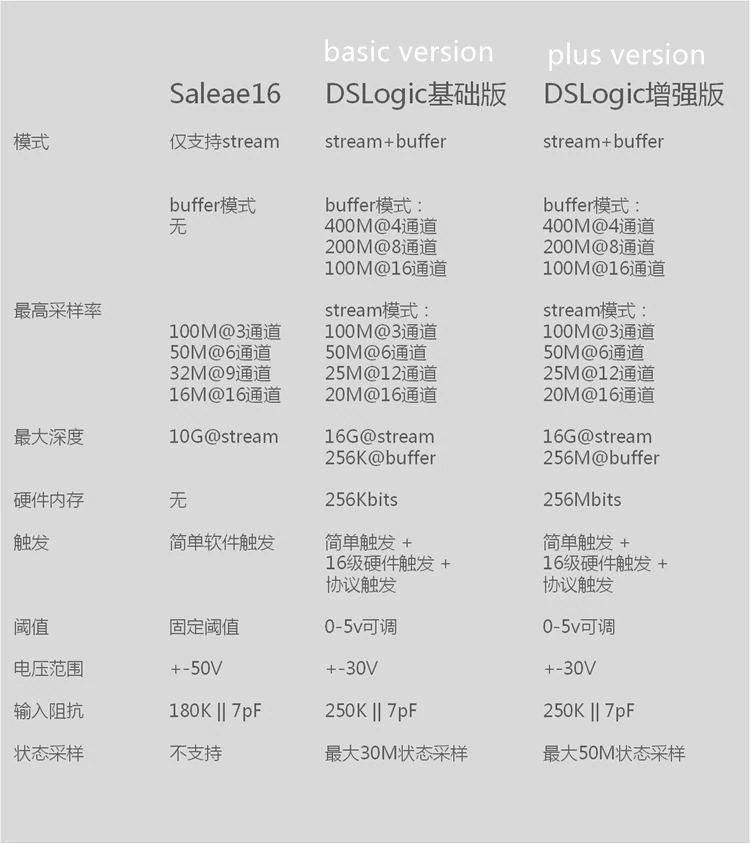

○ Dslogic와 DSlogic 플러스의 다른



○ 제품

-상태 샘플링: 최대 30M 상태 샘플링
-최대 샘플링 속도: 400MHz
-100MHz 내에서 디지털 신호를 수집하고 관찰 할 수 있습니다.
-과전압 보호, 정전기 보호, 장수
-지원 두 배 형태: 시내 형태, pc에 USB 순간 전송, 매우 큰 표본 추출 깊이; 완충기 형태, 넓은 대역폭 기계설비 저장, 매우 높은 표본 추출 비율
-조정가능한 문턱 가치: 지원 각종 전압: 1.2V/1.8V/2.5V/3.3V/5.0V 모든 금속 쉘
-360 학위 소음 차폐, 빠른 열 분산, 회로 작업은 더 안정적입니다.
-USB 유형 C 인터페이스
-최대 지원 16G 깊이
-100 메터 샘플링 속도 수집 160 초 웨이브 양식
-20 메터 샘플링 속도 수집 13 분 웨이브 양식
-1 메터 샘플링 속도 수집 4 시간 웨이브 양식
-창 시스템 (xp/vista/win7/win8/win10)
-다중층 의정서, 날짜는 더 직관적입니다
-지원 프로토콜 콘텐츠 트리거

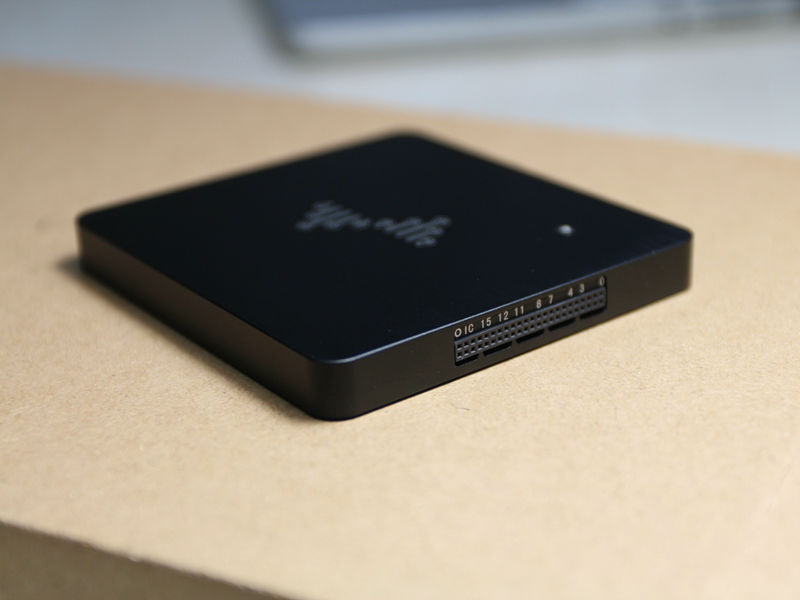

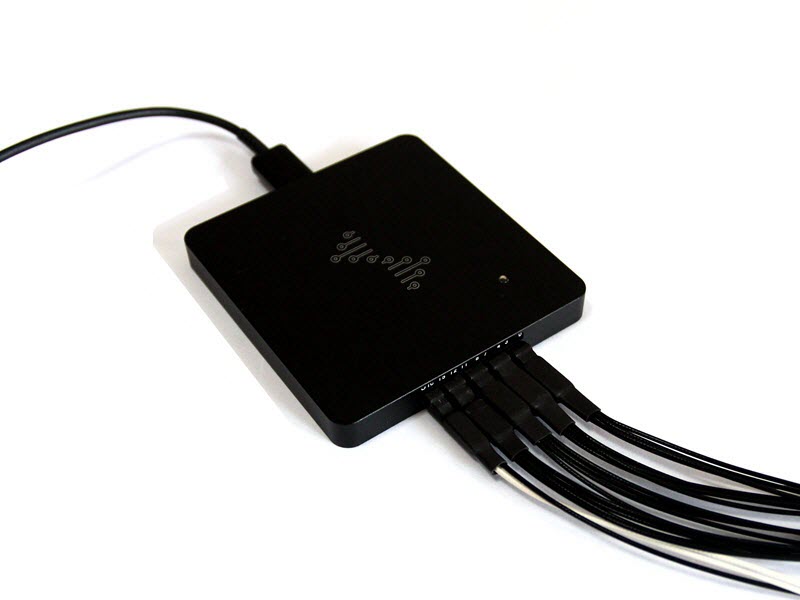

○ DS Logic 외형

○ DS Logic View 연결 프로그램
